远程io模块的总线拓扑结构是怎样的?

来源:无锡凌科自动化技术有限公司 发表时间:2020-11-16 访问量:109

现场总线的拓扑结构有多种情况,不同结构对现场总线的影响也不一样,远程IO模块的总线拓扑结构是怎样的呢?下面由远程IO模块厂家无锡凌科自动化来带大家了解一下IO模块结构。


远程io模块总线应使用从编组柜到位于各个工厂区域内的中间接线盒的5对中继电缆来实现。


这种方法应减少进入配电盘大楼的基金会现场总线电缆的数量,并节省相关成本。所有多对干线电缆应仅包含基金会现场总线信号。通常,中间接线盒中的每个网段都应使用多对电缆将中继线(H1)连接到基金会现场总线接线盒。多对电缆在中间FF接线盒和编组柜之间延伸。中间FF J-Box和FF Spur J-Box之间的单对电缆


Foundation现场总线支线接线盒采用分体式设计,一侧为高功率干线(非本安),另一侧为危险区域的FF屏障和相关的电涌保护和/或端子(IS)。对于非危险区域,不需要FF屏障和以上JB配置。对于非危险区域,应使用Mega Block之类的接线集线器。如果区域为非IS,则使用megablock接线盒,而不是Spur接线盒(在IS区域中使用)。

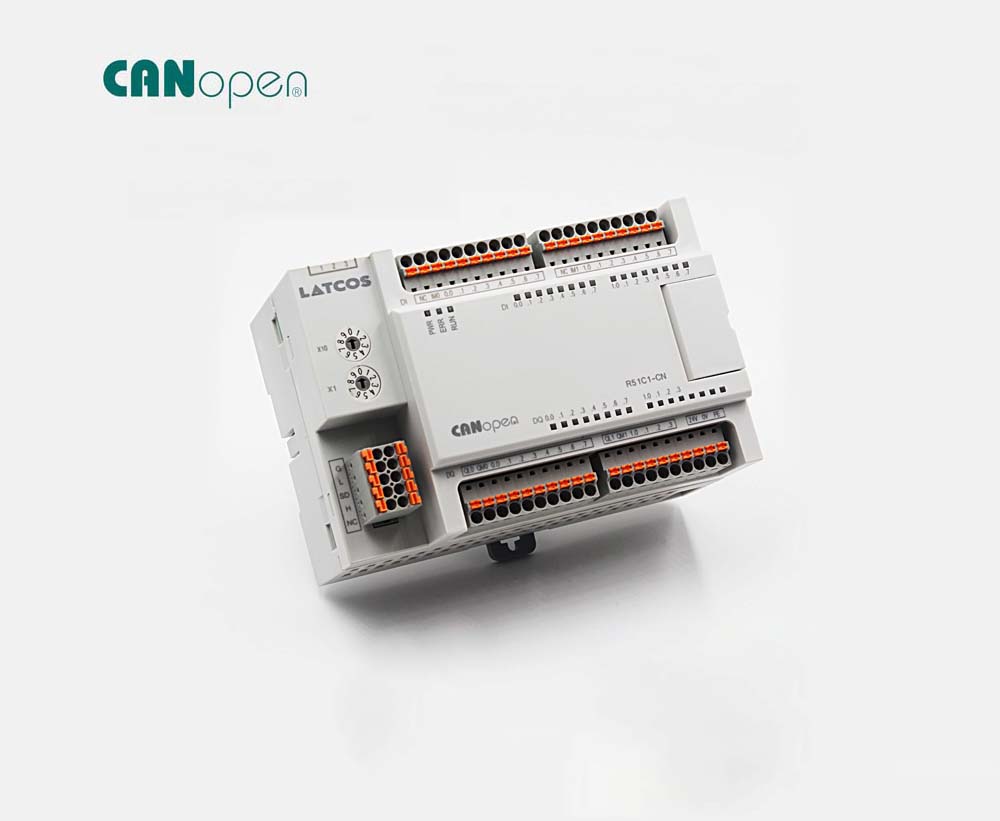

远程io模块的总线拓扑结构是怎样的?


所有H1支线电缆均应为IEC-61158-2中规定的“A型”,即具有整体屏蔽的单绞双绞线。它还将符合FF-844(H1电缆测试规范)。所有H1干线电缆应为多对双绞线,并带有单独的和整体的屏蔽层。所有H1干线电缆均应符合IEC-61158-2中指定的“A型”电缆的电气参数。Foundation Fieldbus网段的最大允许总电缆长度(干线加上所有支脚)不得超过1900米。根据FF规则,最大允许干线长度为1200m。根据现场屏障设计,最大允许支线长度为120m。


所有H1支线电缆应为1 mm2 IS。单对电缆到现场仪表。两对1 mm2 IS到温度多路复用器JB(因为它包含两个多路复用器设备)H1中继电缆默认为1.5 mm2 Non-IS,中继长度最大为1000m。如果没有大量的温度元件,则可以选择一个多路复用器,这样一对一对1mm2 IS就足够了。


以上便是有关远程io模块的总线拓扑结构了。了解更多关于基金会现场总线技术等等工业以太网知识,欢迎大家前往现场总线模块厂家无锡凌科自动化公司。
