S7-200SMART与PROFINET IO通信实测

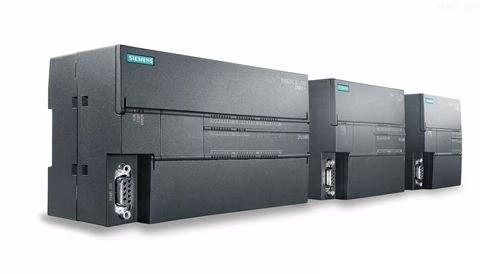

大家都知道S7-200SMART是S7-200的迭代产品，在国内拥有广大的用户基础。所以随着用户需求的不断提高，厂家也在不断的升级该系列产品的功能!

随着V2.4版本的固件面世，S7-200SMART支持PN主站功能已经有一段时间了，不少用户反馈由于S7-200SMART只能做服务器端，不能作为IO设备，所以就出现了S7-200MART做主站而S7-1200做I/O从站的故事。不少用户觉得这是小马拉大车。西家开放S7-200SMART的PN接口，应该是针对G120变频器和V90伺服驱动的应用。不管初衷是什么，我们今天主要来实测一下凌科公司的IO与S7-200SMART的通信。

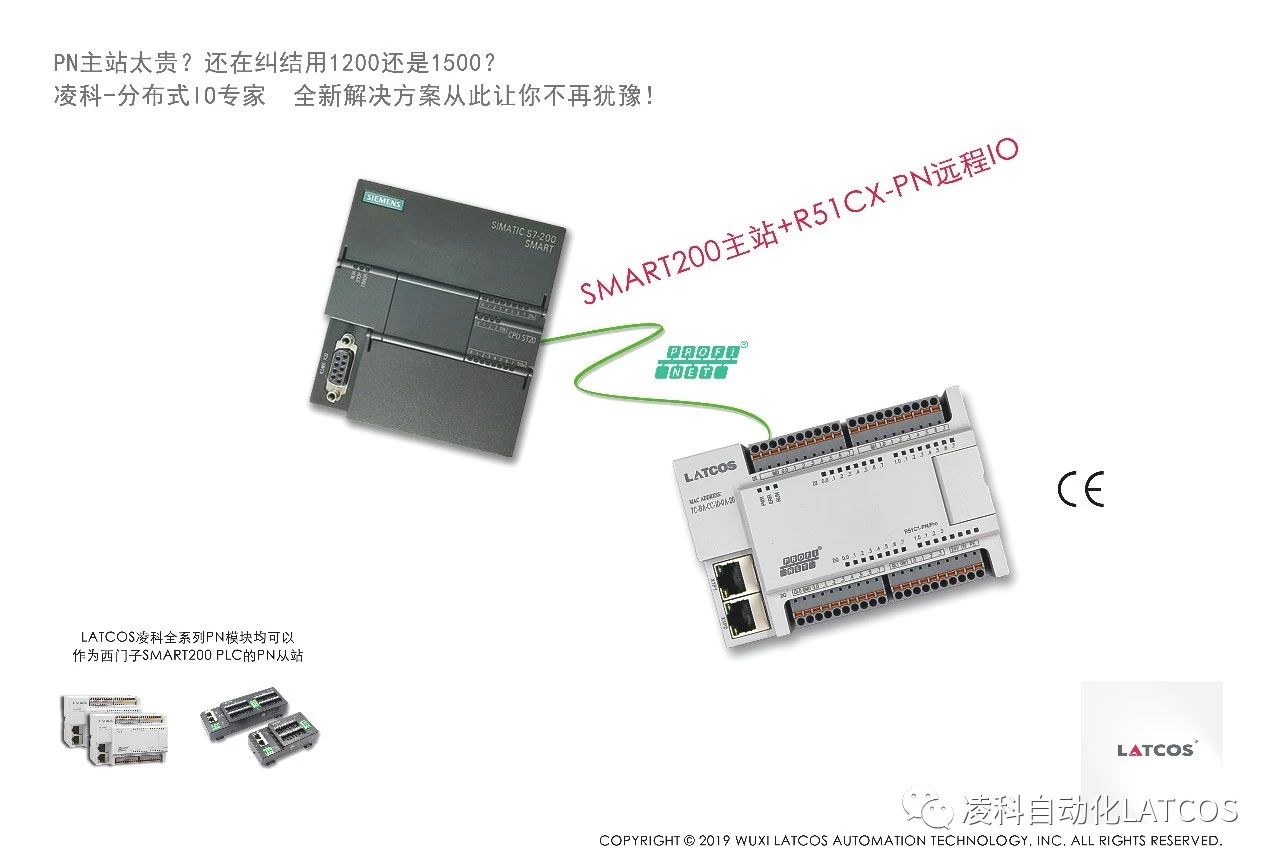

硬件：S7-200SMART（需升级至V2.4固件版本)+凌科R51C1-PN(-PRO)+扩展模块E10C1、E20C1、E3041、E4041

整个步骤还是比较简单容易的：

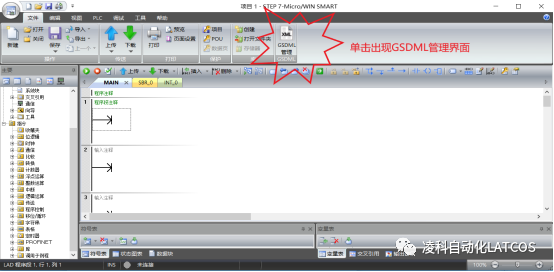

1、打开S7-200SMART的软件STEP-7-MicroWIN-SMARTV2.4，导入I/O设备R51C1-PN(-PRO)的GSD文件

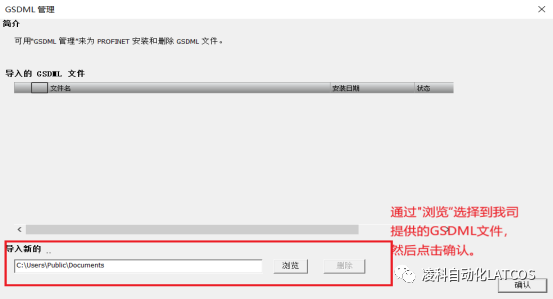

下面将R51C1-PN(-PRO)的GSD文件导入到S7-200SMART中，如下图所示：

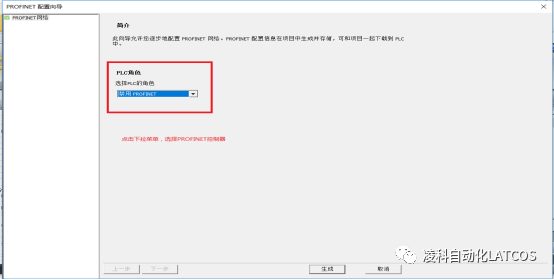

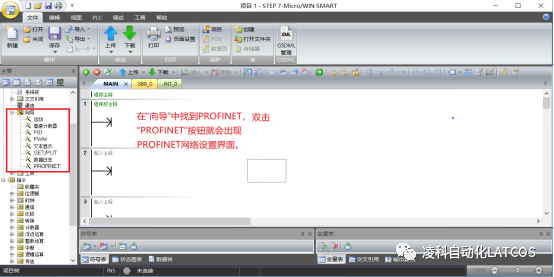

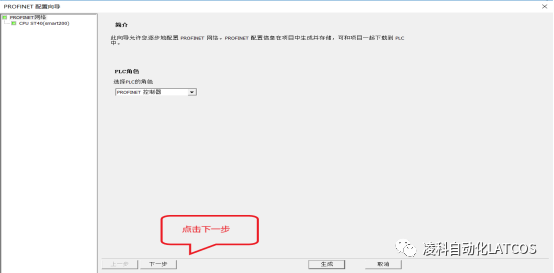

2、PROFINET向导组态I/O设备R51C1-PN(-PRO)

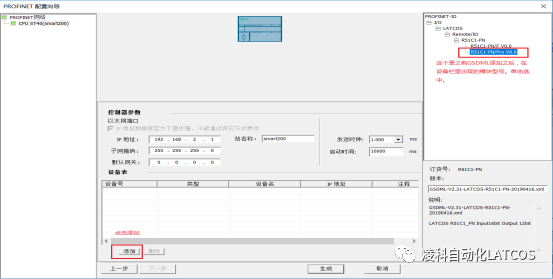

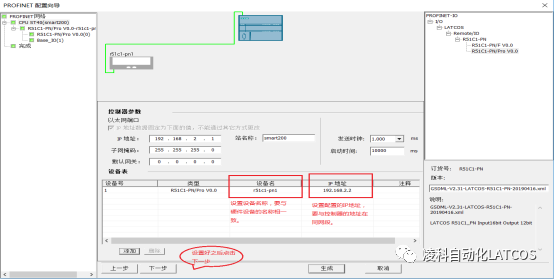

（1）添加并设置IP地址、设备名称，如下图所示：

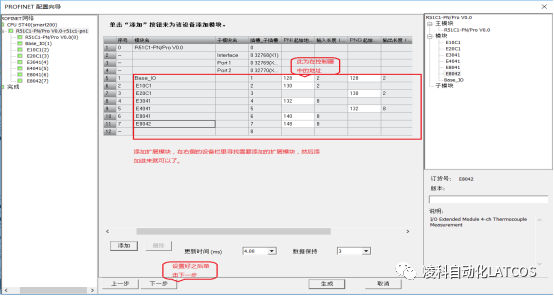

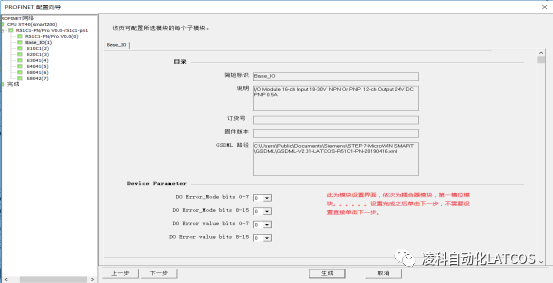

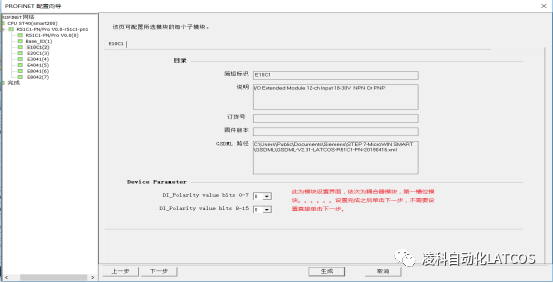

（2）添加扩展模块

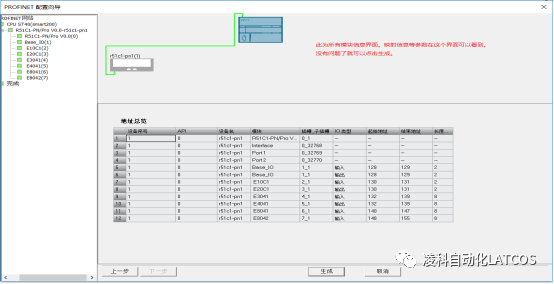

（3）最后生成，如下图所示：

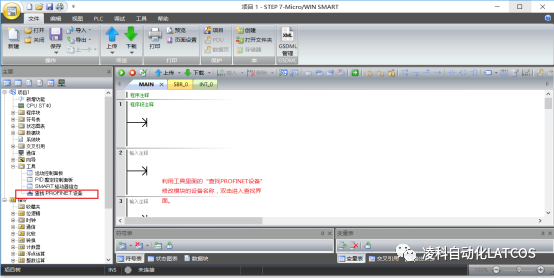

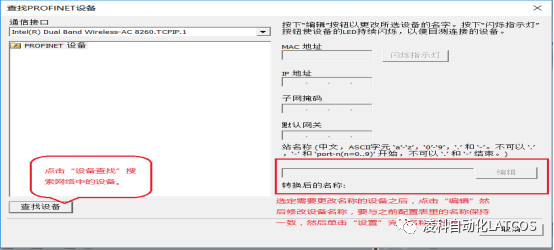

（4）设备名称修改

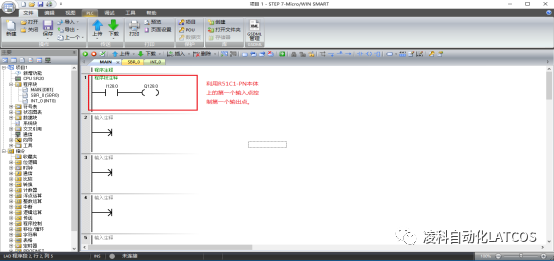

（5）编程实现通过R51C1-PN(-PRO)对继电器进行启停设定

整个步骤大概就是这样了，还是非常简单的。
