订货号：ES-04PMB
订货号：ES-04PMB

订货号：ES-04PMB

薄片型多功能分布式I/O，4通道高速脉冲输出，200KHZ/通道，PNP型，4DI，PNP，8DO，PNP，0.5A，24VDC

产品咨询

产品详情

资源下载

资源下载

返回

产品手册_LAMINA薄片式I/O

LAMINA系列尺寸图CAD

LAMINA系列接线图CAD

LAMINA系列EPLAN部件库

LAMINA系列3D文件
您对产品有什么疑问吗？ 与我们联系

产品参数

产品参数

返回

订货号：ES-04PMB

系统电源：通过系统内部连接

电流功耗：20mA

防护等级：IP20

安装方式：DIN35导轨安装

工作温度：-20℃~+75℃



脉冲输出通道数：1x4CH

输出类型：源型高电平输出（PNP）

额定输出电压：24VDC (-15%~+20%)

输出连接器：欧式可插拔弹簧端子

最大输出电流：MAX. 0.5A/CH，每通道独立短路保护

最大输出频率：200KHz/通道

占空比：过程数据可调

数据格式：32位脉冲数量与32位脉冲频率



数字量输入通道数：1x4CH

输入类型：源型高电平输入（PNP）

额定输入电压：24VDC (-15%~+20%)

输入功能：可配置为高速脉冲启动触发与停止，或者普通输入IO使用



数字量输出通道数：2x4CH

输出类型：源型高电平输出（PNP）

额定输出电压：24VDC (-15%~+20%)

最大输出电流：MAX. 0.5A/CH，每通道独立短路保护

输出功能：可配置为高速脉冲的状态输出，方向输出，报警输出或者普通输出IO使用

适用场景：用于步进电机驱动器，伺服驱动器，流量阀控制等




您对产品有什么疑问吗？ 与我们联系

尺寸图

尺寸图

返回


您对产品有什么疑问吗？ 与我们联系

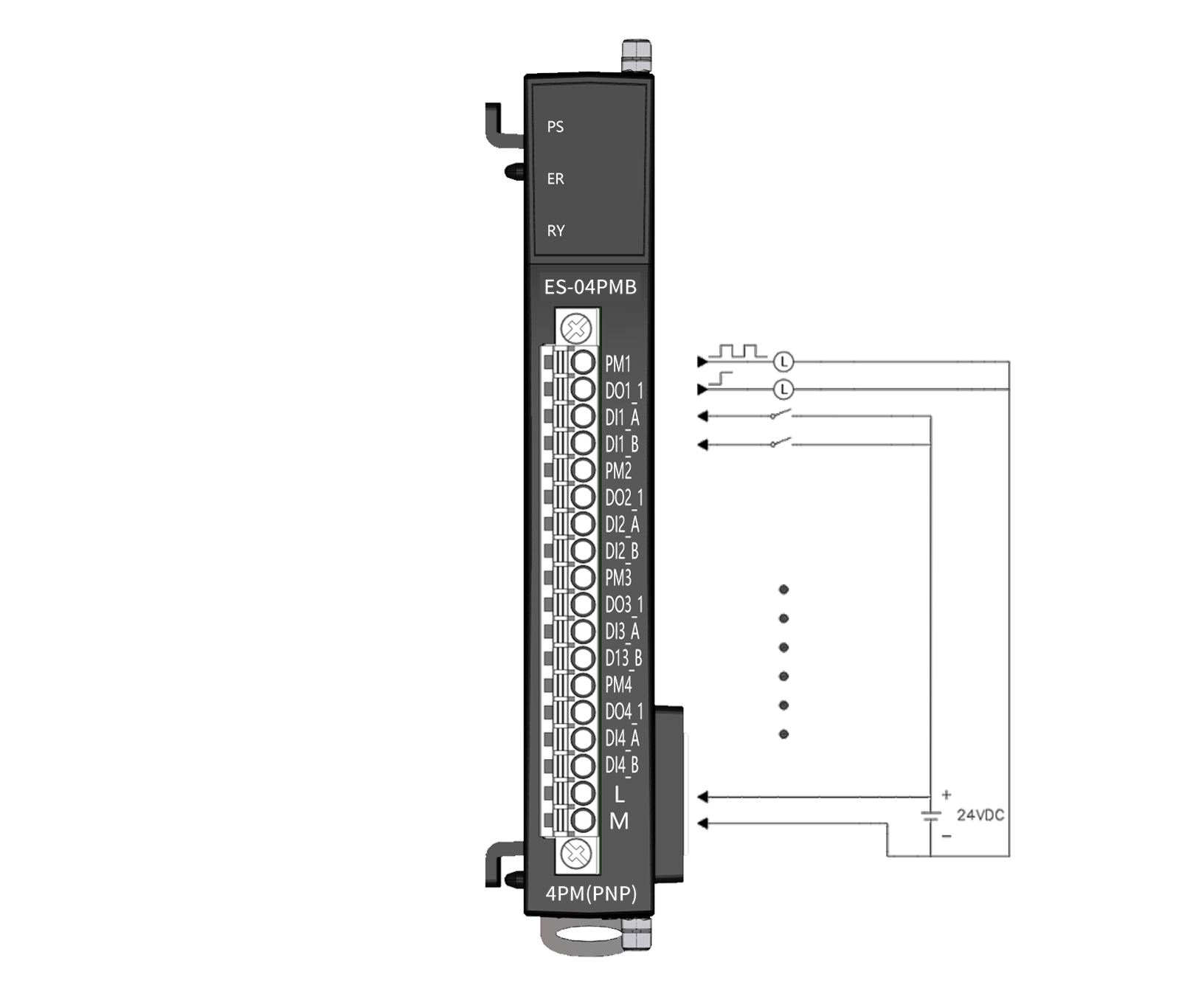

接线图

接线图

返回


您对产品有什么疑问吗？ 与我们联系
