订货号：ES-04DMA
订货号：ES-04DMA

订货号：ES-04DMA

薄片型多功能分布式I/O，4轴定位，脉冲+方向，200KHZ/轴，单轴控制，支持回原点，24VDC

产品咨询

产品详情

资源下载

资源下载

返回

产品手册_LAMINA薄片式I/O

LAMINA系列尺寸图CAD

LAMINA系列接线图CAD

LAMINA系列EPLAN部件库

LAMINA系列3D文件
您对产品有什么疑问吗？ 与我们联系

产品参数

产品参数

返回

订货号：ES-04DMA

系统电源：通过系统内部连接

电流功耗：20mA

防护等级：IP20

安装方式：DIN35导轨安装

工作温度：-20℃~+75℃



脉冲输出通道数：1x4CH

输出类型：漏型低电平输出（NPN）

额定输出电压：24VDC (-15%+20%)

连接器：欧式可插拔弹簧端子

最大输出电流：MAX. 0.5A/CH，每通道独立短路保护

最大输出频率：200KHz/通道

功能：原点回归，左右极限，T曲线加减速，S曲线加减速



数字量输入通道数：4x4CH

输入类型：漏型低电平NPN输入

额定输入电压：24VDC (-15%~+20%)

输入功能：可根据接线配置为数字量输入、脉冲停止、左极限、右极限、零点、近零点



数字量输出通道数：2x4CH

输出类型：漏型低电平输出（NPN）

额定输出电压：24VDC (-15%~+20%)

最大输出电流：MAX. 0.5A/CH，每通道独立短路保护

输出功能：可根据接线配置为方向输出、反方向输出、数字量输出、数字量反方向输出

适用场景：用于步进电机驱动器，伺服驱动器，流量阀控制等




您对产品有什么疑问吗？ 与我们联系

尺寸图

尺寸图

返回


您对产品有什么疑问吗？ 与我们联系

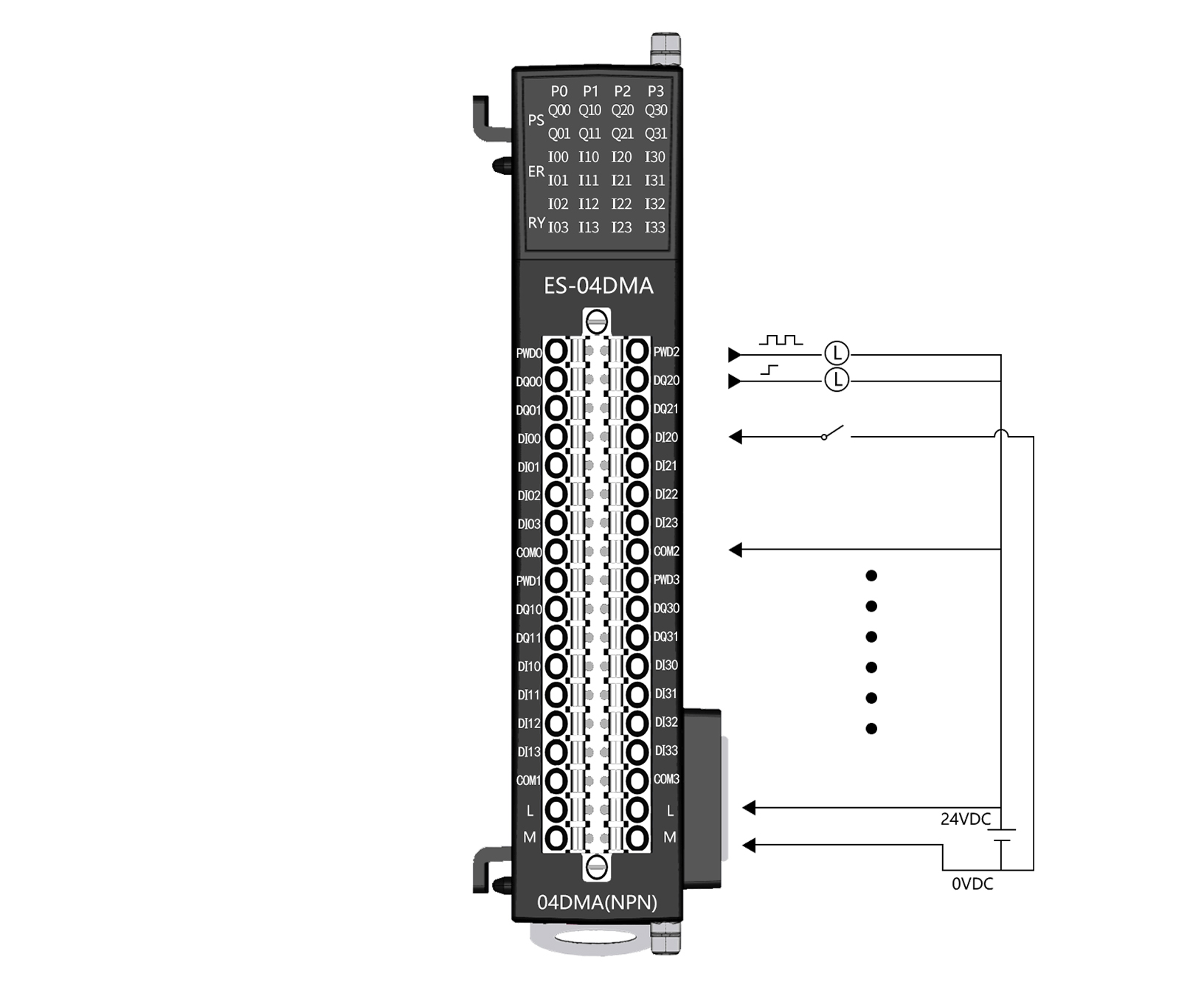

接线图

接线图

返回


您对产品有什么疑问吗？ 与我们联系
