订货号：JP-D0016R-PN
订货号：JP-D0016R-PN

订货号：JP-D0016R-PN

栅栏式螺钉分布式I/O，双网口，可级联，支持PROFINET RT协议，16DO，继电器，5A，250VAC/30VDC

产品咨询

产品详情

资源下载

资源下载

返回

产品手册_JP-PN

配置文件JP_PN_GSD_picture20231007（reset）

JP系列尺寸图CAD

JP系列接线图CAD

JP系列EPLAN部件库

JP系列3D文件
您对产品有什么疑问吗？ 与我们联系

产品参数

产品参数

返回

订货号：JP-D0016R-PN

总线接口：2xRJ45，支持级联

电源接口：3P欧式端子，带螺丝锁定，免工具压接

I/O端子：18P栅栏式螺钉端子

工作电压：24V DC(-15%~+20%)

工作电流：150mA

通讯协议：PROFINET RT

通讯速率：100M(Max),自适应

编址方式：通过PROFINET主站软件

防护等级：IP20

安装方式：DIN35导轨安装或打孔安装

工作温度：-20℃~+75℃



继电器输出点：16

输出类型：继电器

驱动能力：5A 250VAC/30VDC

负载类型：阻性负载，感性负载，灯负载

最大切换电流：5A

最大切换电压：250VAC/30VDCT

最大切换功率：1250VA/150W

电耐久性：1×105次（AgNi+镀金，0.5A 125VAC，阻性负载，40°C，1s通9s断）

隔离耐压：500V

隔离方式：光耦隔离




您对产品有什么疑问吗？ 与我们联系

尺寸图

尺寸图

返回


您对产品有什么疑问吗？ 与我们联系

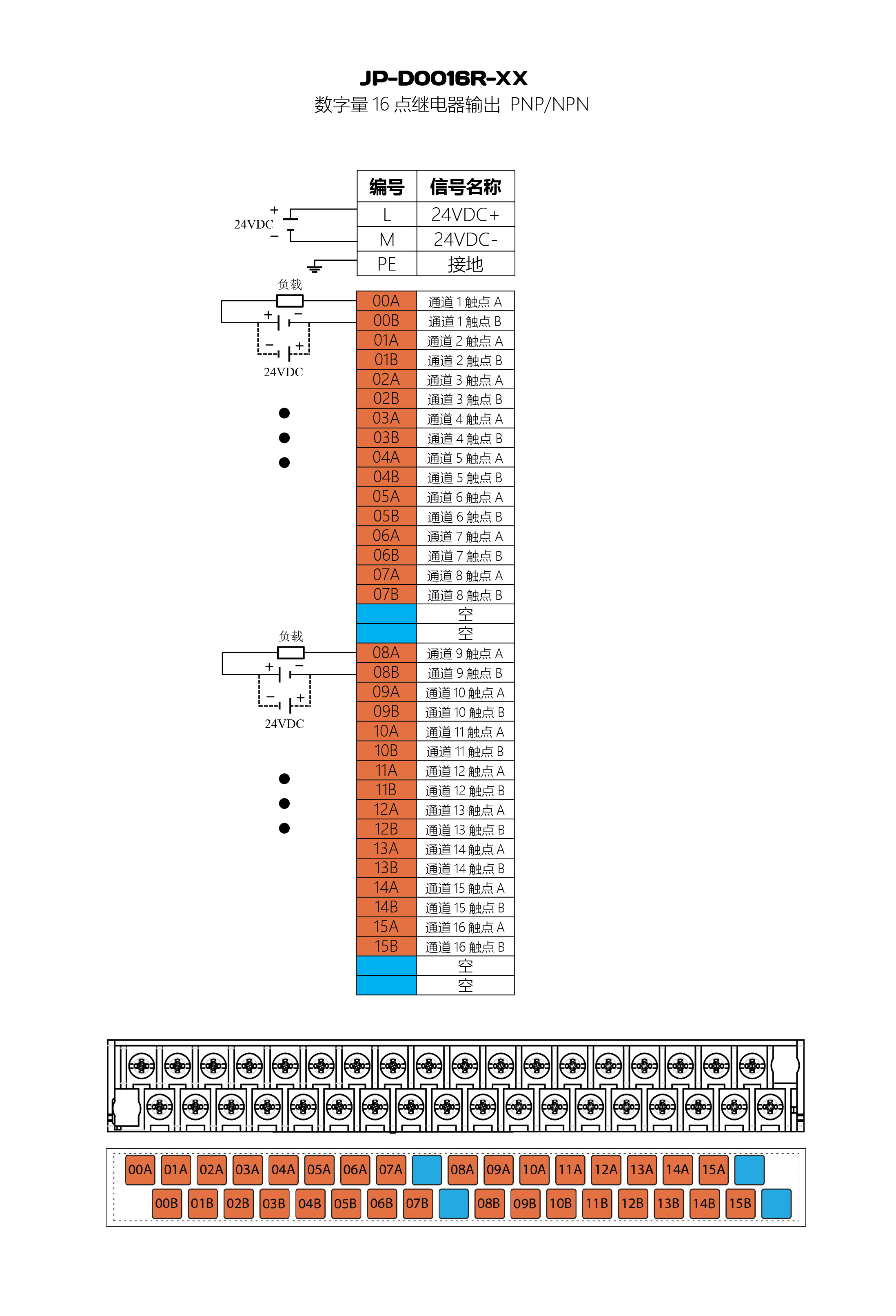

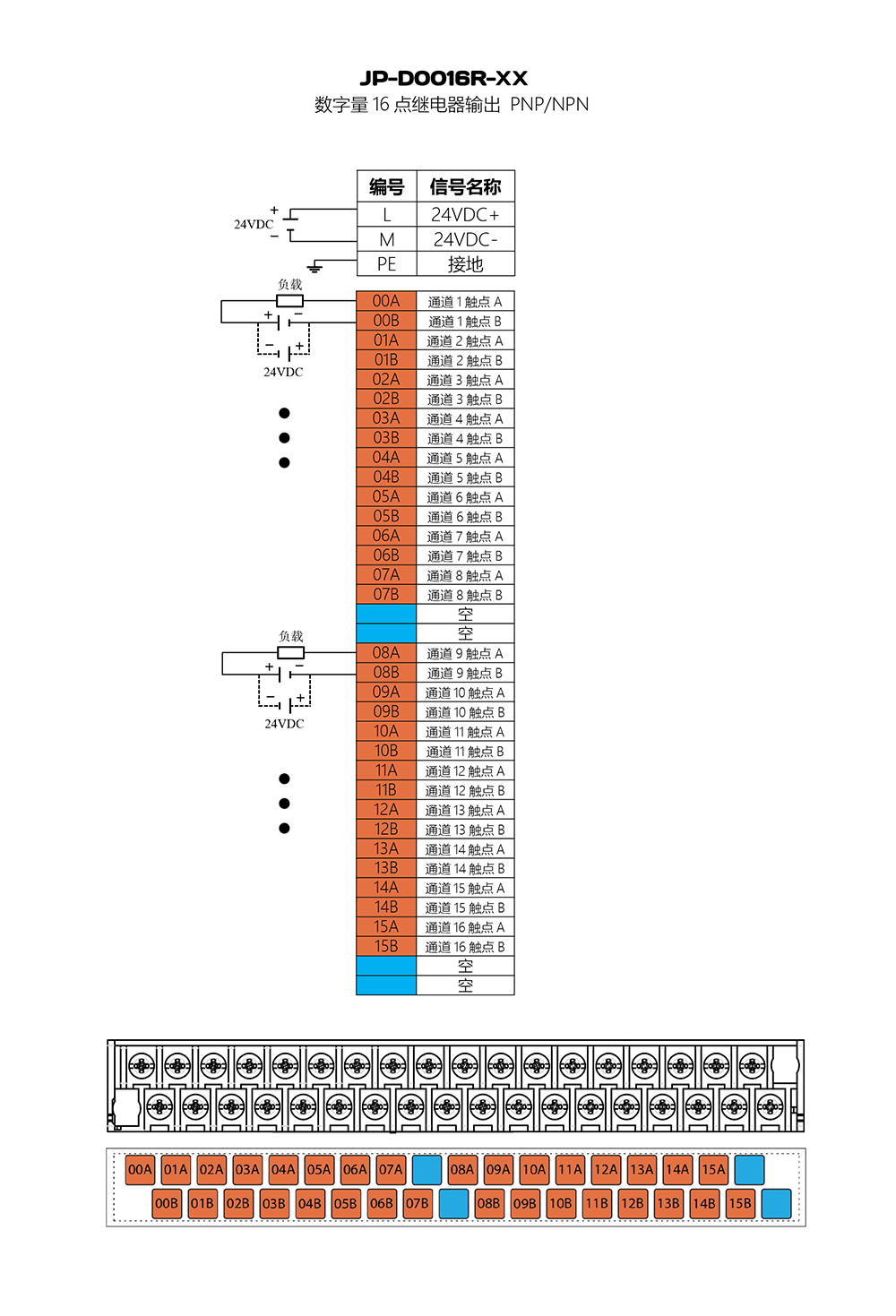

接线图

接线图
