订货号：R51C2-PN(-Pro)
订货号：R51C2-PN(-Pro)

订货号：R51C2-PN(-Pro)

平卧式多功能分布式I/O，2xRJ45，可扩展，PROFINET，16DI_PNP&NPN，12DO_NPN，晶体管，单通道0.5A，24VDC

产品咨询

产品详情

资源下载

资源下载

返回

产品手册_RX-PN

配置文件GSDML-V2.31-picture-R51C1-PN-20220429

RX系列尺寸图CAD

RX系列接线图CAD

RX系列3D文件
您对产品有什么疑问吗？ 与我们联系

产品参数

产品参数

返回

订货号：R51C2-PN(-Pro)

总线接口：2xRJ45，支持级联

扩展接口：排线12针(公)

I/O端子：10P欧式可插拔弹簧端子

通讯协议：PROFINET RT

通讯速率：100M(Max),自适应

编址方式：通过PROFINET主站软件设置

工作电压：24V DC(-15%~+20%)

工作电流：150mA

扩展模块数量：7

最大支持点数：开关量112点(Max)，模拟量28通道(Max)

防护等级：IP20

安装方式：DIN35导轨安装

工作温度：-20℃~+75℃



数字量输入点：16

输入类型：PNP&NPN

隔离方式：光耦隔离

额定电压：24V DC(-15%~+20%)

逻辑“1”信号：11~30V

逻辑“0”信号：0~5V

输入滤波：最小2ms



数字量输出点：12

输出类型：晶体管/NPN

负载类型：阻性负载，感性负载，灯负载

额定电压：24VDC(-15%~+20%)

最大输出电流：每通道0.5A

绝缘：输出与内部通讯之间500V DC

端口防护：过压, 过流保护,反向电流防护




您对产品有什么疑问吗？ 与我们联系

尺寸图

尺寸图

返回


您对产品有什么疑问吗？ 与我们联系

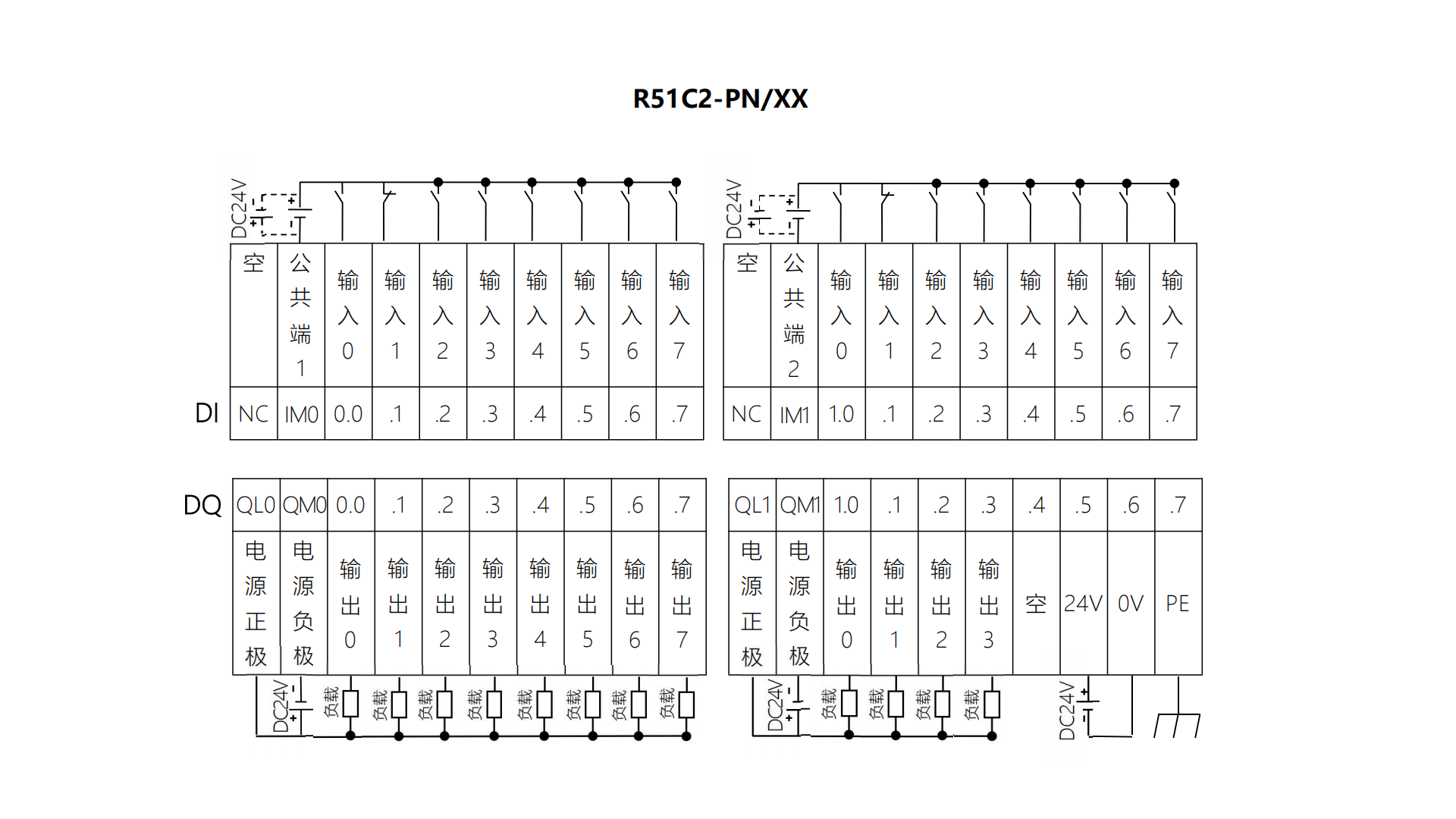

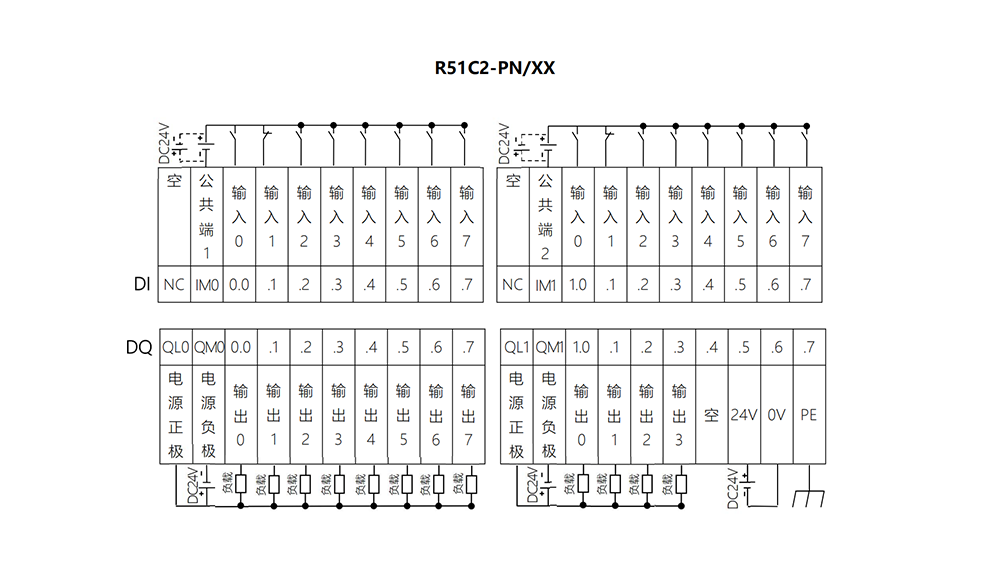

接线图

接线图

返回
